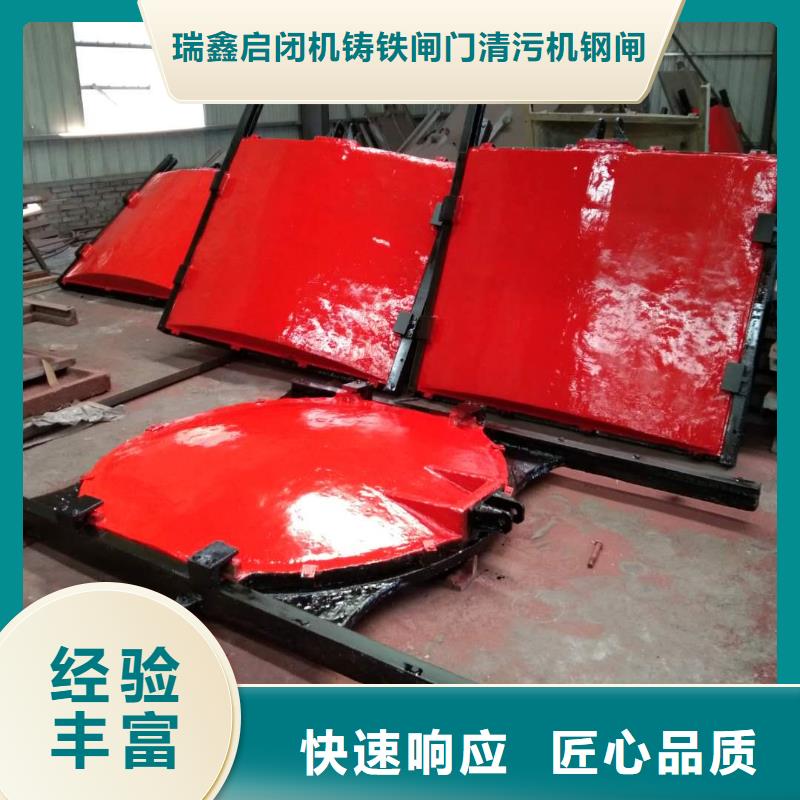

为科学合理节约材料及减轻自重，铸铁闸门的断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件，板面四周设铸铁边框梁，为提高闸板的强度 ，板面制成拱形，拱的圆心角按60度设计，以降低其所受的水压力。 　　为了铸铁闸门便于制造、运输和安装，闸板可制成上下几部分，待到安装现场后再用螺栓连接组装成整体，连接处上下板设置法兰和筋板使其成为闸板的中间横梁，以提高闸板的纵向刚度，在宽度方向设置纵向筋板，以提高其横向刚度，同时起到纵梁的作用。

什么是弧形钢闸门，其实所谓弧形>闸门是与平面闸门相比而言，当然也是根据其特别的性能来说的，有一种说法——弧形钢闸门是在方案选择中优先考虑的门型之一，因此弧形钢闸门具有圆弧形的挡水门叶，当启闭闸门时，闸门绕一固定支铰的水平轴转动。由于铰轴中心一般布置在弧形面板的圆心处，故作用在面板上的全部水压力通过形心，启门时只需克服闸门自重以及止水和铰轴的摩阻力对轴心的阻力矩。简单的来说，弧形闸门具有启闭省力，运转可靠，闸墩的厚度较小、没有影响水流流态的门槽，泥沙多时工作状态好、启闭力较小、泄流条件等优点。

安装时闸门整体垂直于预留槽，在两个立柱的下方垫上调整垫(严禁垫下横梁)，两个立柱采用手动葫芦和斜拉式立稳，将闸门找直找平，上下脚孔内串上地脚螺栓，调节闸门的位置，支好模板，进行二次浇注。 　　浇注混凝土时，流进闸板、闸框、斜铁与挡板之间的灰浆应，以防灰浆凝固后影响闸门开启。 加固物。在出厂前，为使闸板、闸框紧密贴合，安装后减少间隙，2m以上的闸门在上下框安装了4-6套压铁装置，注意调整间隙后，压铁闭合，拆掉压铁，以便铸铁闸门启动。 　　第二期浇前将铸铁闸门整体吊装就位后，前后左右找对正确位置，再调整螺栓，使工程配钢筋焊牢。 　　水闸出厂前，为使闸板、闸框紧固，安装后间隙减小，2米以上的水闸上下横框均装压板卡铁，竖框斜铁上加顶丝。请注意调整间隙时，要将卡铁和斜铁上的顶丝移开，以便闸门开启。 　　浇注混凝土时，应流进闸板、闸框、斜铁和挡板之间的空隙中的灰浆，防止灰浆凝固影响启闭效果。
